Mái vòm di động đang trở thành giải pháp che phủ được nhiều doanh nghiệp, nhà xưởng, sân thể thao và khu thương mại lựa chọn nhờ khả năng đóng mở linh hoạt, tiết kiệm chi phí đầu tư và tận dụng tối đa không gian sử dụng. Tuy nhiên, để một hệ mái vận hành ổn định trong hàng chục năm, mỗi bộ phận từ khung thép, ray trượt đến bánh xe và vật liệu che phủ đều phải được thiết kế, tính toán kỹ lưỡng theo tiêu chuẩn kỹ thuật.
Vậy mái vòm di động được cấu tạo như thế nào? Nguyên lý hoạt động ra sao? Bài viết dưới đây sẽ phân tích chi tiết từng bộ phận, thông số kỹ thuật và vai trò của chúng trong toàn bộ hệ thống.
Mái Vòm Di Động Là Gì?
Mái vòm di động (Motorized retractable dome canopy) là hệ thống mái che có khả năng đóng, mở hoặc thu gọn linh hoạt nhờ cơ cấu trượt trên ray dẫn hướng. Khác với mái che cố định, hệ mái này được thiết kế thành nhiều module có kích thước giảm dần và lồng vào nhau, giúp tiết kiệm diện tích khi mở mái.
Hiện nay, mái vòm di động được ứng dụng phổ biến tại:
– Nhà xưởng sản xuất
– Kho bãi logistics
– Bãi đỗ xe
– Hồ bơi

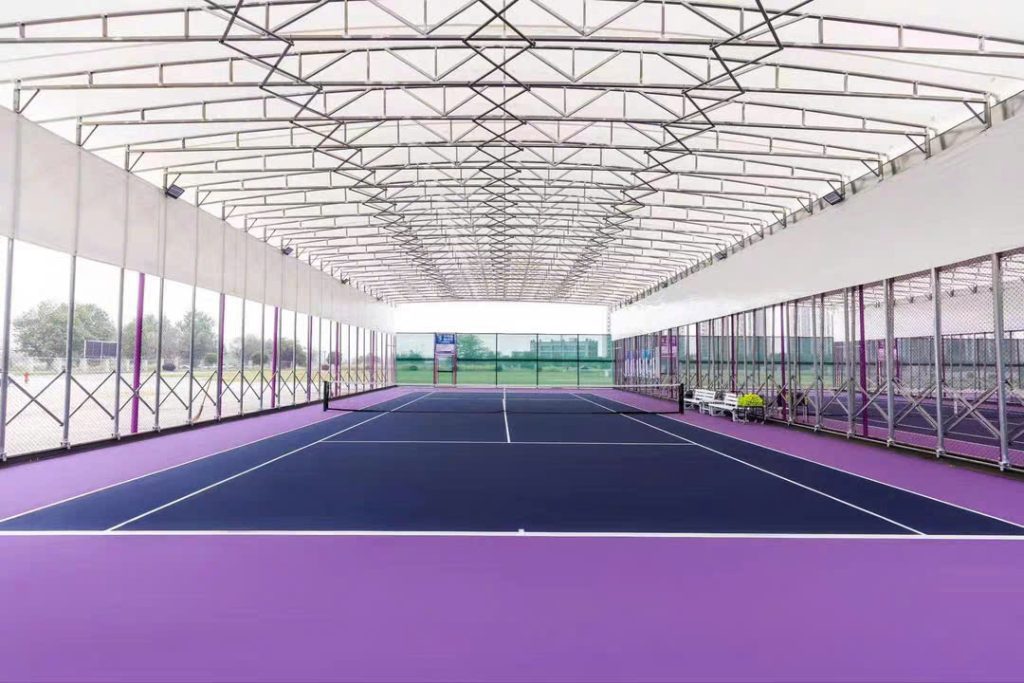

– Sân tennis, sân pickleball
– Quán cà phê
– Nhà hàng
– Khu tổ chức sự kiện
– Trường học
Ưu điểm lớn nhất của hệ mái này là có thể đóng khi trời mưa, mở khi cần thông gió hoặc lấy ánh sáng tự nhiên, góp phần giảm chi phí vận hành và nâng cao hiệu quả sử dụng công trình.

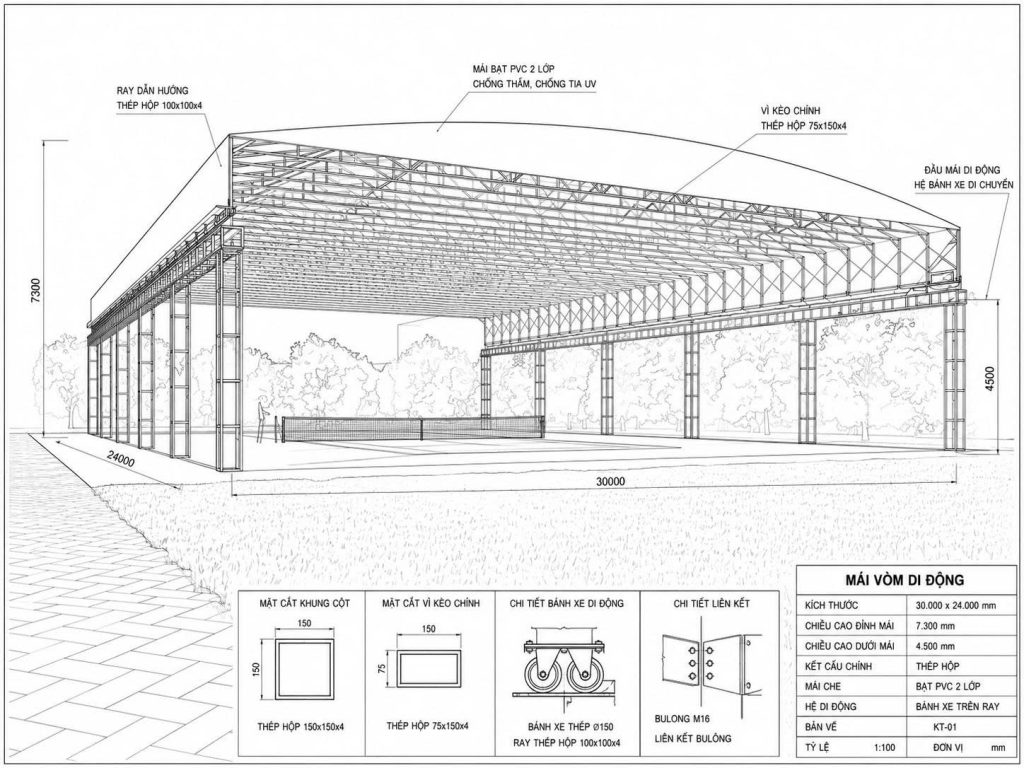

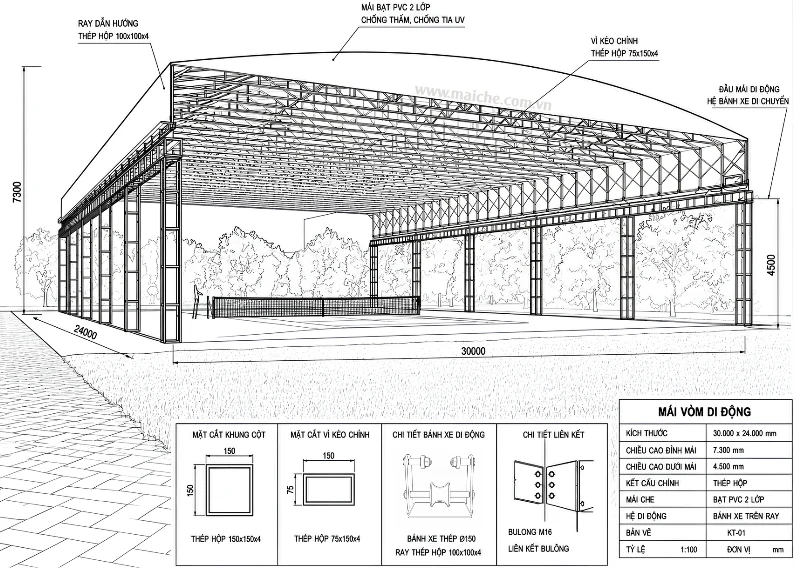

Cấu Tạo Mái Vòm Di Động Chi Tiết
Một hệ mái vòm di động tiêu chuẩn thường bao gồm 10 bộ phận chính.

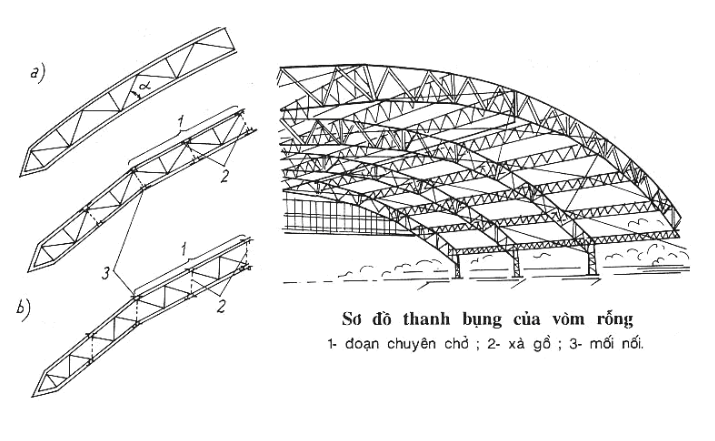

Khung Vòm Chịu Lực – Bộ Xương Của Toàn Bộ Công Trình
Khung vòm là bộ phận quan trọng nhất, chịu khoảng 80-90% tổng tải trọng của hệ mái. Mọi tải trọng từ lớp phủ, nước mưa, gió và tải trọng bảo trì đều được truyền qua khung trước khi xuống hệ móng.
Khung thường được gia công bằng thép hộp mạ kẽm hoặc thép hình I, H và uốn cong bằng máy CNC nhằm đảm bảo độ chính xác cao.
Thông số kỹ thuật tham khảo
| Hạng mục | Thông số |
|---|---|
| Vật liệu | Thép hộp mạ kẽm, thép I, thép H |
| Kích thước phổ biến | 50×100 mm đến 100×150 mm |
| Độ dày thép | 2,0-5,0 mm |
| Khoảng cách giữa các khung | 1,2-2,0 m |
| Cường độ chịu kéo | 370-550 MPa |
| Tuổi thọ | 20-30 năm |
Công dụng
– Chịu tải trọng toàn bộ mái.
– Chống biến dạng khi có gió lớn.
– Truyền lực xuống móng.
– Tạo hình dáng cong đặc trưng của mái vòm.

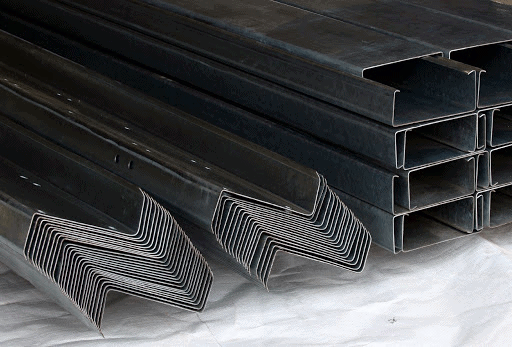

Thanh Xà Gồ – Bộ Phận Phân Bố Tải Trọng
Xà gồ là hệ thanh ngang liên kết các khung vòm với nhau và trực tiếp đỡ lớp bạt hoặc tấm lợp phía trên. Nếu thiếu hệ xà gồ, lớp mái sẽ dễ bị võng, rung hoặc mất ổn định.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Vật liệu | Thép hộp mạ kẽm |
| Kích thước | 40×60 mm, 40×80 mm, 50×100 mm |
| Độ dày | 1,8-2,5 mm |
| Khoảng cách lắp đặt | 500-900 mm |
Công dụng
– Đỡ lớp phủ mái.
– Phân bố tải trọng lên khung.
– Tăng độ cứng cho kết cấu.
– Hạn chế hiện tượng võng mái.
Hệ Thanh Giằng – Gia Tăng Độ Ổn Định
Thanh giằng giúp liên kết các khung thép thành một hệ thống thống nhất, hạn chế hiện tượng rung lắc khi gặp gió mạnh. Các dạng giằng thường gặp gồm giằng chữ X, chữ V và chữ K.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Vật liệu | Thép hộp hoặc thép góc |
| Kích thước | L40, L50, 40×40 mm, 50×50 mm |
| Kiểu giằng | X, V, K |
Công dụng
– Chống xoắn khung.
– Chống rung.
– Tăng khả năng chịu gió.
– Duy trì hình dạng mái.
>> Xem thêm về: Đơn vị chuyên thi công mái che Bình Dương chuyên nghiệp 2026

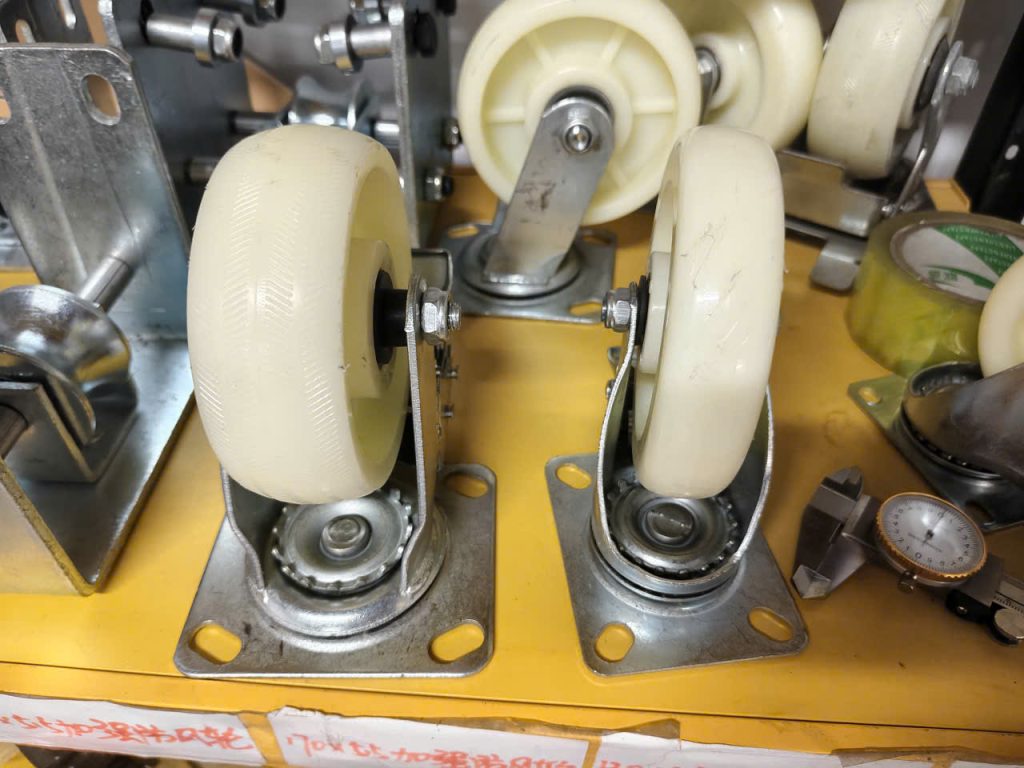

Hệ Bánh Xe – Bộ Phận Quyết Định Khả Năng Di Chuyển
Bánh xe là chi tiết giúp toàn bộ mái trượt trên ray một cách nhẹ nhàng và chính xác. Một module mái thường sử dụng từ 2-4 bánh xe, tùy tải trọng thiết kế.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Vật liệu | Gang cầu, thép C45, PU |
| Đường kính | 80-200 mm |
| Khả năng chịu tải | 200-1.500 kg/bánh |
| Tuổi thọ ổ bi | 30.000-50.000 giờ |
Công dụng
– Giảm ma sát.
– Di chuyển mái ổn định.
– Chịu tải trọng toàn bộ hệ khung.

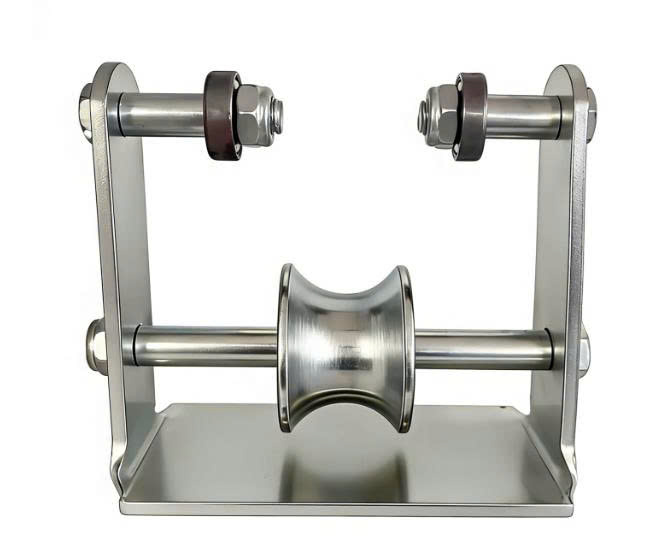

Ray Dẫn Hướng – Định Hướng Chuyển Động
Ray dẫn hướng là nơi bánh xe lăn trên bề mặt, giúp các module di chuyển đúng quỹ đạo. Có hai dạng phổ biến:
– Ray âm nền
– Ray nổi
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Kiểu ray | V, U, I |
| Độ dày | 6-12 mm |
| Chiều cao | 50-120 mm |
| Khả năng chịu tải | 3-20 tấn |
Công dụng
– Định hướng chuyển động.
– Giảm rung lắc.
– Chịu tải trọng từ bánh xe.

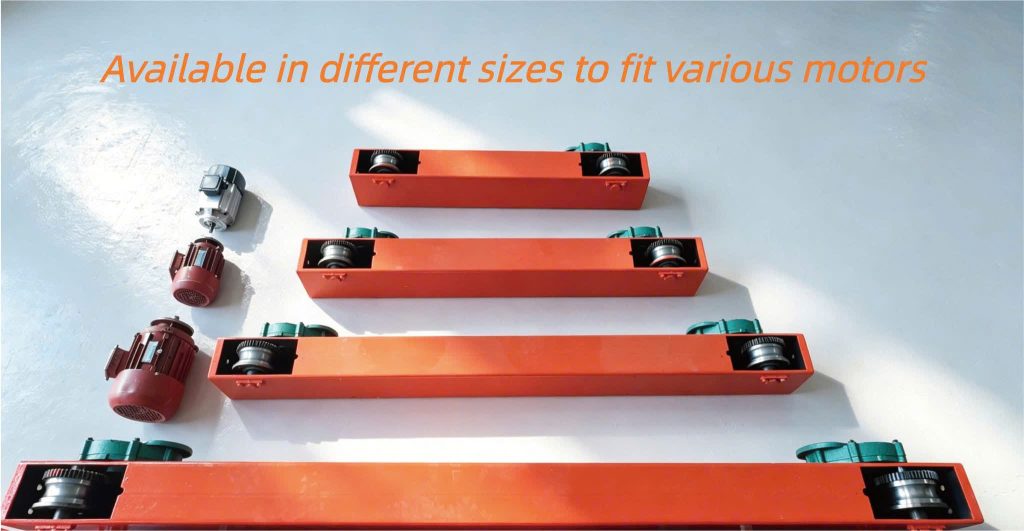

Hệ Truyền Động – Điều Khiển Quá Trình Đóng Mở
Tùy quy mô công trình, mái vòm có thể vận hành bằng tay hoặc bằng động cơ điện.
Thông số kỹ thuật
| Hạng mục | Giá trị |
|---|---|
| Công suất động cơ | 0,37-2,2 kW |
| Điện áp | 220V hoặc 380V |
| Tốc độ đóng mở | 8-20 m/phút |
| Điều khiển | Remote, công tắc, smartphone (tùy hệ thống) |
Công dụng
– Tạo lực kéo.
– Điều khiển quá trình đóng mở.
– Giảm sức lao động.

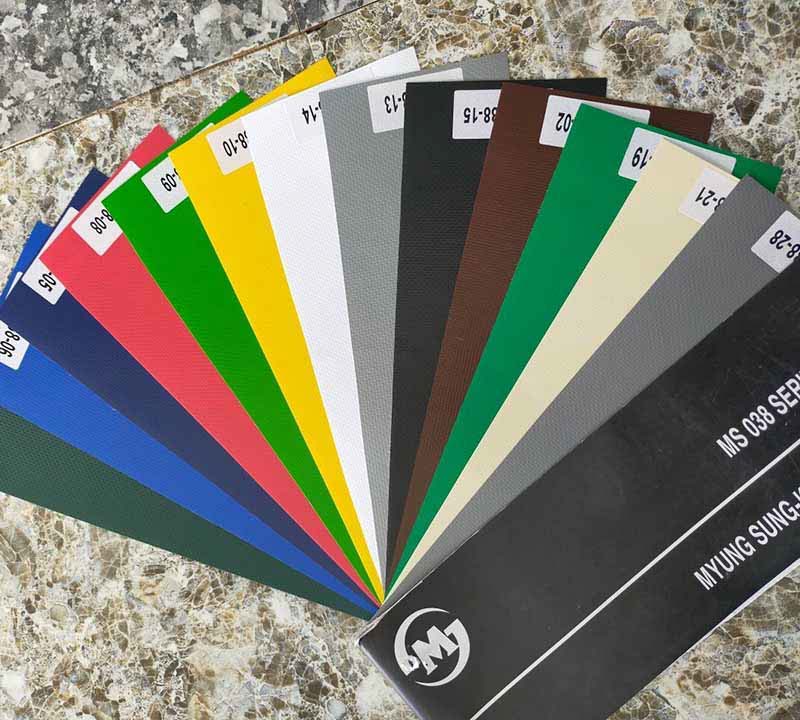

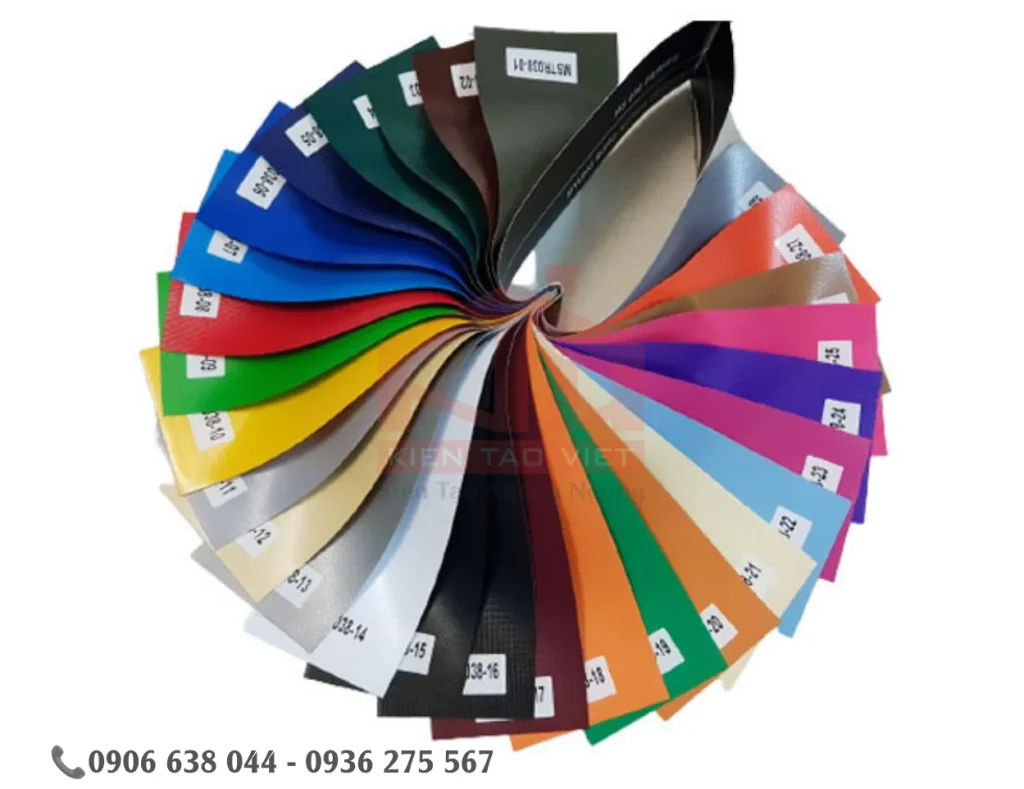

Vật Liệu Che Phủ
Lớp phủ quyết định khả năng chống nóng, chống mưa và tuổi thọ của mái. Hai vật liệu được sử dụng nhiều nhất là bạt PVC và tấm Polycarbonate.
Thông số kỹ thuật
| Hạng mục | Bạt PVC | Polycarbonate |
|---|---|---|
| Độ dày | 650-1.050 g/m² | 6-12 mm |
| Chống nước | 100% | 100% |
| Chống tia UV | 90-99% | Có |
| Truyền sáng | Không | 60-90% |
| Tuổi thọ | 8-15 năm | 10-20 năm |
Công dụng
– Chống mưa.
– Giảm nhiệt.
– Chống tia UV.
– Bảo vệ không gian bên dưới.
Hệ Thoát Nước
Nước mưa được dẫn theo độ cong của mái về máng xối và thoát xuống hệ thống ống thu nước.
Thông số kỹ thuật
| Hạng mục | Giá trị |
|---|---|
| Kích thước máng | 150-300 mm |
| Độ dốc | 0,5-1% |
Công dụng
– Thu nước mưa.
– Hạn chế đọng nước.
– Bảo vệ lớp bạt.
Bulông Neo Và Móng Bê Tông
Toàn bộ tải trọng của mái được truyền xuống nền thông qua hệ bulông neo và móng.
Thông số kỹ thuật
| Hạng mục | Giá trị |
|---|---|
| Bulông | M16-M30 |
| Cấp bền | 8.8-12.9 |
| Chiều sâu neo | 250-600 mm |
| Cường độ bê tông | C25/30 hoặc C30/37 |
Công dụng
– Cố định kết cấu.
– Chống lật khi có gió lớn.
– Đảm bảo ổn định lâu dài.
Nguyên Lý Hoạt Động Của Mái Vòm Di Động
Hệ mái vòm di động hoạt động dựa trên cơ chế trượt của các module mái trên ray dẫn hướng. Quy trình vận hành gồm các bước:
Bước 1: Người sử dụng điều khiển bằng tay hoặc kích hoạt động cơ điện.
Bước 2: Động cơ truyền lực đến bánh xe thông qua hệ truyền động.
Bước 3: Bánh xe lăn trên ray, kéo theo từng module mái di chuyển.
Bước 4: Các khung có kích thước giảm dần sẽ lồng vào nhau theo nguyên lý “ống lồng”, giúp mái thu gọn chỉ còn khoảng 15-30% diện tích ban đầu.
Bước 5: Khi đạt vị trí mong muốn, công tắc hành trình hoặc khóa cơ khí sẽ giữ mái cố định, đảm bảo an toàn trong quá trình sử dụng.
Nhờ nguyên lý này, mái có thể đóng mở nhanh chỉ trong vài phút, đồng thời tối ưu diện tích và tận dụng ánh sáng tự nhiên khi cần.
Những Ưu Điểm Nổi Bật Của Mái Vòm Di Động
| Tiêu chí | Giá trị |
|---|---|
| Đóng mở linh hoạt | Theo nhu cầu sử dụng |
| Thời gian thi công | 3-15 ngày |
| Tuổi thọ khung thép | 20-30 năm |
| Tuổi thọ bạt PVC | 8-15 năm |
| Khả năng chống nước | 100% |
| Khả năng chịu gió tham khảo | Gió cấp 810 (tùy thiết kế) |
| Tỷ lệ thu gọn mái | Khoảng 15-30% diện tích ban đầu |
Nhờ những ưu điểm này, mái vòm di động giúp doanh nghiệp tiết kiệm chi phí xây dựng so với công trình kiên cố, tăng tính linh hoạt trong khai thác không gian và giảm chi phí vận hành lâu dài.
>> Tham khảo thêm: Thi công mái che vòm di động Bình Dương đảm bảo chất lượng
Kết Luận
Mái vòm di động là giải pháp che phủ hiện đại được cấu thành từ nhiều bộ phận như khung thép chịu lực, xà gồ, thanh giằng, ray dẫn hướng, bánh xe, hệ truyền động, vật liệu che phủ và hệ móng. Mỗi bộ phận đều đảm nhận một vai trò riêng nhưng liên kết chặt chẽ để tạo nên một hệ thống vận hành ổn định, bền bỉ và an toàn.
Để công trình đạt tuổi thọ cao và hoạt động hiệu quả, chủ đầu tư cần lựa chọn đơn vị thiết kế, gia công và thi công có kinh nghiệm, đồng thời tính toán đầy đủ các yếu tố về tải trọng, khẩu độ, điều kiện nền đất và môi trường sử dụng. Một hệ mái vòm di động được thiết kế đúng kỹ thuật không chỉ mang lại hiệu quả che chắn tối ưu mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư, bảo trì và khai thác công trình trong nhiều năm.
